能量補給站，充電芯片少不了！TP4054/TP4057/TP4056，作為鋰電池充電通用芯片，應用場景廣泛且多樣，涵蓋日常生活的方方面面。下面一起來了解一下這三款芯片吧！

一、實力擔當，可靠保障

◎優秀性能：這三款芯片都是單節鋰離子電池恒流/恒壓線性充電線性充電管理芯片，適配常見的USB電源和適配器電源。內部集成了防倒充電路，不用再外接隔離二極管，電路設計一下子就簡單了許多。而且都具備智能熱調節功能，就像給充電器裝了個 “溫度小衛士”，在大功率充電或者高溫環境下，能自動調節充電電流，避免芯片 “發燒”，穩定又安全。

◎智能充電：在充電截止電壓上，它們都設定為4.2V，還有C/10充電終止、2.9V涓流充電閾值這些貼心設計，能精準把控充電過程。當電池電壓低于2.9V時，會先進行涓流充電，溫柔地喚醒 “電量不足” 的電池；接近4.2V時，又會自動進入恒壓充電模式，防止過充，穩穩守護電池健康。并且都有智能再充電功能，當電池電壓降到4.1V以下，就會自動開啟新的充電周期，讓電池時刻保持 “活力滿滿”。

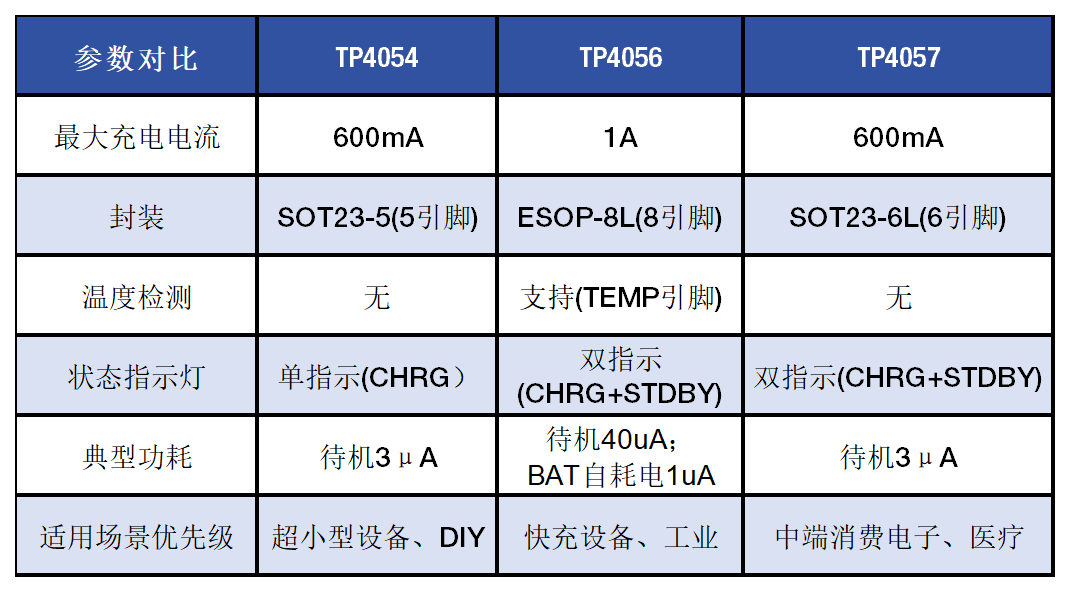

二、差異對比，各有所長

◎最大充電電流：

TP4054和TP4057最大充電電流為600mA，

而TP4056最大充電電流可達1A，

在對充電速度要求較高的場景中，TP4056更適合，可按需選擇。

◎封裝形式：

TP4054采用SOT23-5封裝；TP4057采用SOT23-6L封裝；TP4056采用底部帶散熱片的ESOP-8L封裝。

不同的封裝形式影響產品的尺寸、散熱性能以及在電路板上的布局，適用于不同的空間設計需求。

◎待機電流：

TP4054和TP4057待機電流為3μA，

TP4056待機電流在充電終止時為50-100μA，但其在停機模式下工作電流可降至40μA，且BAT自耗電1μA 以下。

在對功耗要求極為嚴格的應用中，需根據具體工作模式選擇合適的芯片。

◎引腳功能與狀態指示：

TP4054只有一個充電狀態指示端CHRG；

TP4056和TP4057有兩個狀態指示端，

分別為充電狀態指示端CHRG和充電完成指示端，能更直觀地反饋充電狀態。

此外，TP4056還設有電池溫度檢測輸入端TEMP和芯片使能輸入端CE，可實現電池溫度監測和手動控制充電功能，功能更為豐富。

可根據產品顯示要求及功能要求選擇合適的芯片。

三、應用方案，快速落地

核心需求：高集成度、低功耗、安全可靠、小體積

TP4056(快充)、TP4057(雙狀態指示)、TP4054(低成本)按需選擇！

TP4054方案

超小型設備：如TWS耳機、智能手表。

優勢：

待機電流僅3μA，支持電池異常閃爍提示，封裝緊湊(SOT23-5)。

典型應用：

藍牙耳機(配合無線充電線圈);電子煙電池管理(低功耗+防過充)。

TP4057方案

中端便攜設備：如數碼相機、迷你音響等。

優勢：

獨立充電完成指示(STDBY)，兼容SOT23-6L封裝，適合緊湊設計。

典型應用：

便攜式藍牙音箱(雙LED狀態顯示);手持云臺電池管理(安全終止+低自耗電)。

快充設備：如手機備用電池、平板電腦外接電源。

優勢：

1A電流支持快充需求；

ESOP-8L封裝散熱性能更好；

支持溫度保護。

典型應用：

快充充電寶(支持5V/1A輸入輸出)；電子書閱讀器電池模塊(長續航+溫度監控)。

核心需求：環境適應性、長續航、多場景兼容

TP4056(溫度保護)適合工業/戶外；

TP4054(低功耗)適合物聯網；

TP4057(雙指示燈、小封裝)適合多功能便攜性設備。

TP4054方案

低功耗物聯網設備：如溫濕度傳感器、GPS追蹤器。

優勢：

超低待機功耗(3μA)，適合長期待機的電池供電設備。

典型應用：

寵物追蹤器(小容量電池+間歇充電)

TP4057方案

多功能便攜設備：如醫療手持設備、迷你無人機。

優勢：

雙狀態指示+智能再充電，

適合需要明確反饋的場景。

典型應用：

便攜式醫療檢測儀(安全充電+狀態可視化);迷你航拍無人機(輕量化+充電保護)。

高可靠性設備：如戶外應急電源、工業手持終端。

優勢：

1A充電能力+溫度保護，

支持惡劣環境(-40℃~85℃)。

典型應用：

對講機電池管理(寬溫工作+防過溫)；戶外LED照明設備電池模塊(快速補電)。

總之，TP4054、TP4057和TP4056各有優勢，能滿足不同設備的充電需求。不管你是追求快速充電，還是看重低功耗、小尺寸、性價比，都能在這三款鋰電池充電管理芯片中找到適合自己的那一款。有了它們，電子產品的續航難題迎刃而解，趕緊給你的設備安排上吧！

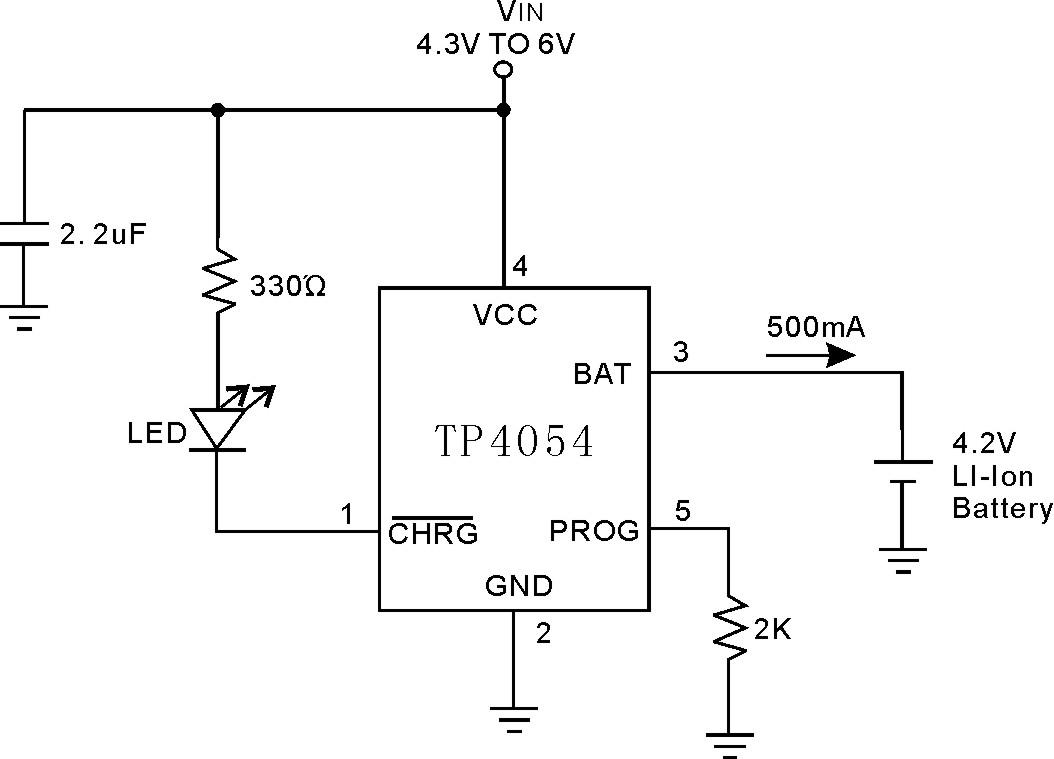

TP4054典型應用電路▲

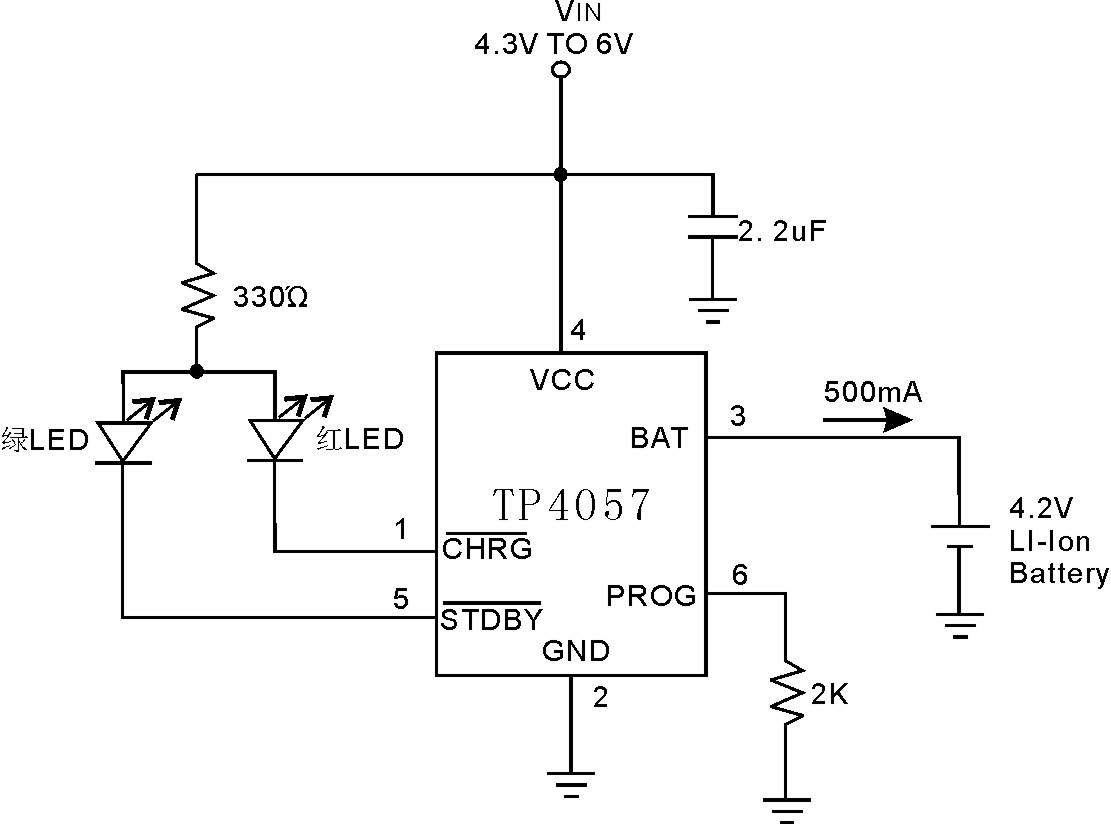

TP4057典型應用電路▲

TP4056典型應用電路▲
